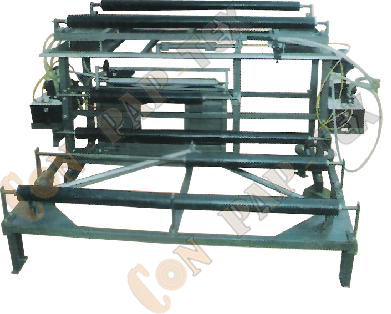

Tournez le Système de Barre
CON-PAP-TEX Tournez la barre avec le guidage de Web :
Description Générale et Construction
– Des systèmes de barre de Turner d’air sont conçus et construit pour adapter au détail des clients, il y a six dimensions pour l’accès de 90° ou les revenus 180°, avec le rangement de dimensions de Web.
application. Il y a six tailles pour 90 – entrée ou 180 – chiffre d’affaires, avec des largeurs de Web s’étendant de 100mm à 3 mètres, pour le support horizontal ou vertical.
– Les unités sont établies en tant que modules libres ou de Bolton, complet avec niveler des croisillons et le boulonnage en bas des trous. Elles sont conçues pour adapter à des états existants de machine et de site.
– Le cadre est section creuse rectangulaire avec le coin spécialisé attachant incorporant le mécanisme d’ajustement précis et montant pour les barres de Turner.
– Les barres sont acier tubulaire avec du chrome en cloche de trous d’air, de terre, poli et dur plaqué. Le coup d’air crée une aide de film d’air à la barre.
– En choisissant des positions de montage appropriées, un grand choix de configurations peuvent être obtenues pour permettre un choix des conditions d’entrée et de sortie.
– Les rouleaux de chemin sont normalement en aluminium, statiquement ou dynamiquement équilibré.
– L’air pour la flottaison exige 5 CFM par largeur de Web de 100mm à 10ins à 18ins W.G. selon des tensions de Web.
– Direct de fans monté sur chaque barre de Turner peut être fourni à l’heure de la fabrication (option). Pour des largeurs étroites de Web et la flottation à air spéciale d’applications des trous peuvent être réduits pour l’usage de l’air comprimé ou être arrangés au besoin.
– La barre de rotation est employée partout où un tour 90 en direction du Web est exigé, ainsi qu’un certain ajustement de l’alignement de Web.
– La barre de rotation est installée sous un angle de 45 à l’entrée et à la direction outfeed du Web.
– Le Web s’enroule autour de la barre de rotation 180 et laisse le dispositif de guidage perpendiculairement à la position d’entrée.
– Pour corriger le chemin de Web en même temps la barre de rotation est déplacée à travers la direction outfeed (en d’autres termes en conformité avec la direction d’entrée) selon le signal de guidage.
– Afin d’éviter les barres de rotation d’effort matériel peut être fournie avec une liaison aérienne facultative qui met un coussin d’air protecteur entre la barre de rotation et le Web.
